Electrovanne haute pression

Les types d'electrovannes haute pression :

1. Électrovanne haute pression normalement fermée (NF) : Une électrovanne dite "normalement fermée" est conçue pour rester en position fermée lorsque l'alimentation électrique n'est pas appliquée. Lorsqu'elle est alimentée électriquement, l'électrovanne s'ouvre, permettant ainsi au fluide de circuler.

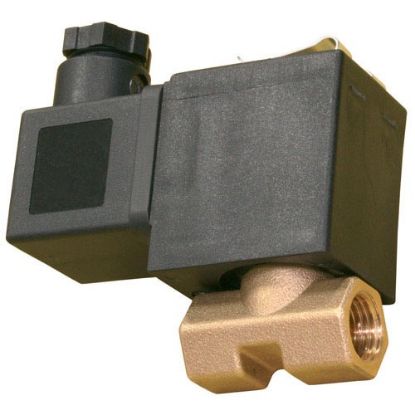

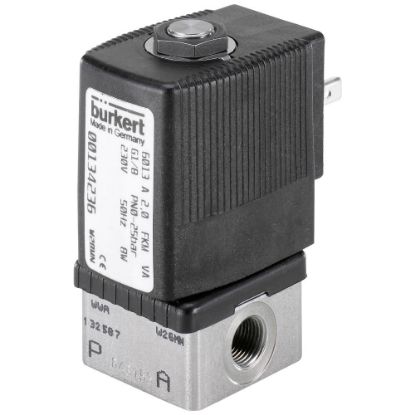

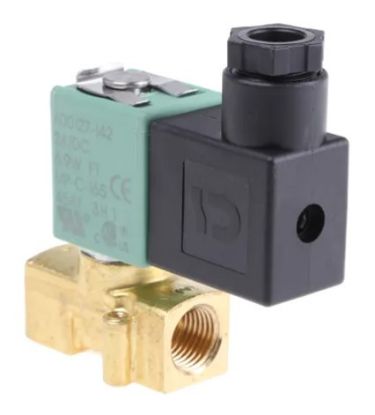

2. Électrovanne à action directe : Dans une électrovanne à action directe, le mécanisme d'ouverture et de fermeture est directement actionné par le noyau magnétique (solénoïde). Cela signifie que lorsque la bobine est alimentée, le noyau magnétique se déplace, ouvrant ou fermant directement le passage du fluide. Ces types d'électrovannes sont généralement utilisés pour des débits plus faibles en raison de la force directe du solénoïde.

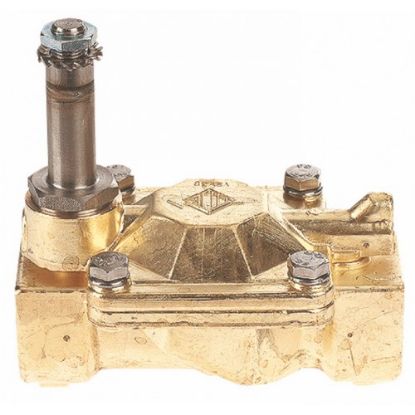

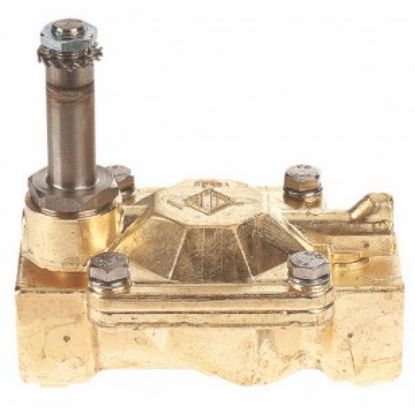

3. Électrovanne à action indirecte (ou assistée par pilotage) : Pour une électrovanne à action indirecte, le solénoïde contrôle un orifice pilote, qui modifie à son tour la pression au-dessus d'un diaphragme ou d'un piston, entraînant ainsi l'ouverture ou la fermeture de l'électrovanne. Ces électrovannes nécessitent généralement une pression différentielle minimale pour fonctionner correctement, car elles utilisent la pression du fluide pour ouvrir et fermer.

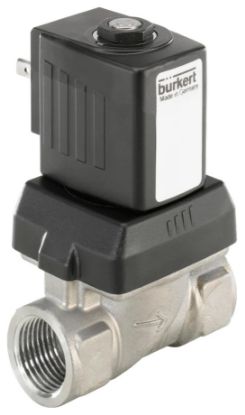

4. Électrovanne à action semi-directe : C'est une combinaison des types d'action directe et indirecte. Dans ce cas, le solénoïde actionne directement un orifice pilote, mais il y a également un diaphragme ou un piston qui aide à l'actionnement. Cette conception permet à l'électrovanne de gérer des débits plus élevés que l'action directe seule, tout en ne nécessitant pas nécessairement une pression différentielle comme pour l'action indirecte.

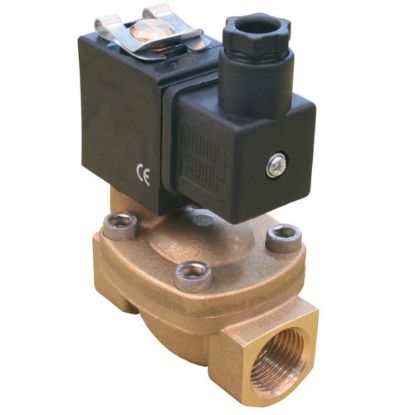

5. Électrovanne à pression différentielle : Il s'agit d'une caractéristique de certaines électrovannes qui nécessitent une différence de pression entre l'entrée et la sortie pour fonctionner correctement. Cette pression différentielle est souvent nécessaire pour déplacer le diaphragme ou le piston et ouvrir ou fermer l'électrovanne, en particulier dans les conceptions à action indirecte.

🧠 L’importance stratégique de l’huile dans le rendement et la durée de vie des pompes haute pression

La lubrification dans une pompe HP ne sert pas simplement à “éviter le frottement”. Elle joue un rôle dans :

• L’absorption des micro-chocs internes dus aux changements de pression cycliques

• La dissipation thermique générée par le frottement et la compression

• La réduction des phénomènes de cavitation et de micro-vibrations des pistons

• La protection contre l’oxydation des surfaces internes (laiton, acier, alu)

🔍 Composants protégés par une huile adaptée :

• Roulements à aiguilles ou à rouleaux coniques (soumis à des charges radiales élevées)

• Came ou vilebrequin : très sensibles à l’usure par arrachement (pitting)

• Pistons plongeurs céramiques : doivent fonctionner à température stable

• Joints HP et racleurs : nécessitent une lubrification sans résidus

🔬 Caractéristiques techniques à vérifier avant d’acheter une huile de pompe HP

💡 Regelav vous recommande d’utiliser une huile homologuée constructeur lorsque cela est mentionné (ex. CAT Pumps Premium Grade Oil 6107 ou Kranzle 5L 40136).

🔄 Vidange : quand, pourquoi, comment ?

📅 Intervalle de vidange recommandé :

• 1ère vidange après 50 heures (phase de rodage, élimination des limailles)

• Vidange d’entretien : toutes les 300 h à 500 h ou 3 à 6 mois

• Vérification hebdomadaire du niveau par hublot ou jauge filetée

🛠️ Procédure technique :

1. Purger l’huile par gravité (ne jamais aspirer)

2. Nettoyer l’orifice de remplissage

3. Remplir lentement l’huile neuve en évitant l’introduction d’air

4. Vérifier le niveau : ⅔ du hublot ou niveau préconisé fabricant

5. Faire tourner la pompe à vide quelques secondes pour stabiliser

📌 Attention : une huile émulsionnée (mélangée à l’eau) ou dégradée peut entraîner :

• Désintégration des roulements internes

• Destruction des cages à aiguilles ou paliers lisses

• Surchauffe de la pompe et arrêts intempestifs

• Fuite par les joints toriques ou segments

🧠 Conclusion technique et commerciale

Un mauvais entretien ou une huile non adaptée peut littéralement détruire une pompe valant plusieurs centaines d’euros. Chez Regelav, notre expertise en pièces détachées et en maintenance nous permet de recommander des huiles 100 % compatibles avec chaque modèle, pour un fonctionnement fiable et durable.

Commandez directement votre huile en ligne, en choisissant le bon conditionnement, ou contactez nos experts pour un accompagnement technique.
